摘要：本文簡述了PE的概念，開關電源為什么要接PE（地線，下文簡稱PE），不接PE的風險，同時給出如何正確接地的方法，供大家學習參考。

關鍵字：開關電源  接地  PE  金升陽電源

一、 引言

電器設備若絕緣性能不好或使用環境潮濕，會導致其外殼帶電，嚴重時會發生觸電事故。為了避免出現的事故可在電器的金屬外殼上面連接一根電線，將電線的另一端接入大地，一旦電器發生漏電時接地線會把電流帶入到大地釋放掉。以達到防止人身觸電、防止設備損耗、提高系統穩定性、保護環境污染和電力系統的正常運行的作用。

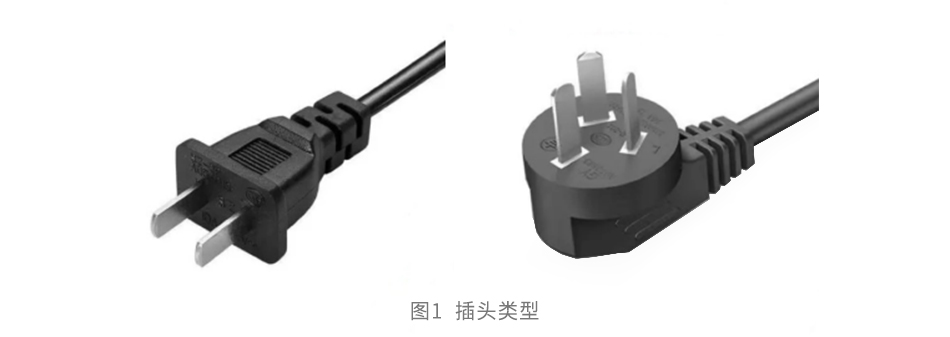

那為什么有的插頭是帶PE線（三腳），有的卻只有零火線（兩腳）呢？以及內部的原理是什么，本文我們一起探討下。

二、 PE是什么？

在電力電器設備行業里，PE通常指接地線，是指直接連接地球的線，也可以稱為安全回路線，危險時它就把高壓直接轉嫁給地球，算是一根生命線。那么如何接地才算合格的呢？

國家標準對各類電子設備，不同應用場合都有相關接地規范，一般的接地電阻標準如下：

1、獨立的防雷保護接地電阻應小于等于10歐；

2、獨立的安全保護接地電阻應小于等于4歐；

3、獨立的交流工作接地電阻應小于等于4歐；

4、獨立的直流工作接地電阻應小于等于4歐；

5、防靜電接地電阻一般要求小于等于100歐。

6、共用接地體（聯合接地）應不大于接地電阻1歐。

例如：GB/T2887-2000《電子計算機場地通用規范》第4章中要求：第四節接地的要求：第4.4.2條接地電阻及相互關系要求，計算機系統直流工作地，接地電阻應按計算機系統具體要求確定；交流工作接地，接地電阻不應大于4Ω；安全保護接地，接地電阻不應大于4Ω；防雷接地接地電阻不應大于10Ω。

在開關電源中，防觸電設計安全等級類型是CLASS I的產品必須接PE，如果類型是CLASS II的產品則無需接PE。其中ClASS I、ClASS II、ClASS Ⅲ是指設備防觸電安全等級類型，取決于產品的絕緣系統：

CLASS I設備：此類設備是指通過使用基本絕緣來預防觸電的保護，另外也提供連接到建筑大樓的保護接地阻抗。當基本絕緣故障時，此接地阻抗會將危險電壓通過大地回路降至安全范圍。即CLASS I 的開關電源會提供一組地連接的端子。

CLASS II設備：此類設備不僅只是依靠基本絕緣來預防觸電的保護，另外必須額外提供雙重絕緣或加強絕緣的安全保護措施，同時也沒有依賴接地保護。即CLASS I 的開關電源并不會提供一組地連接的端子。

Class Ⅲ設備：此類設備的電源是來自安全超低電壓回路(SELV)，不具有任何危險電壓存在。

三、 開關電源PE怎么接（機殼、接線類）

針對有PE端子的機殼類，接線式電源，如何接PE？

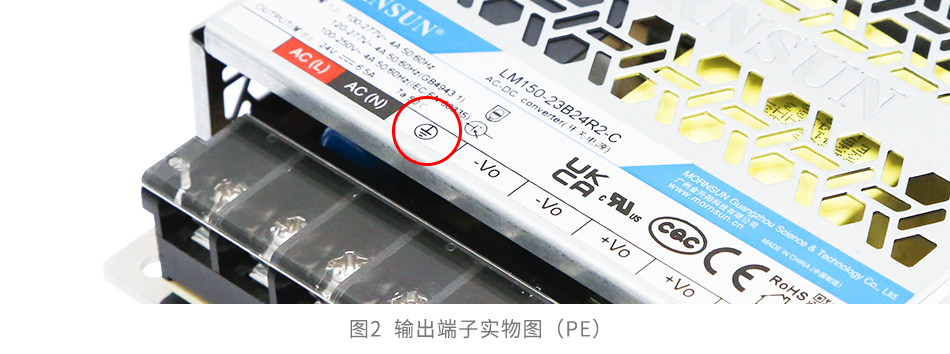

類型1：接線端子有PE引出腳的產品，通過引線將PE腳接入大地，如圖2；

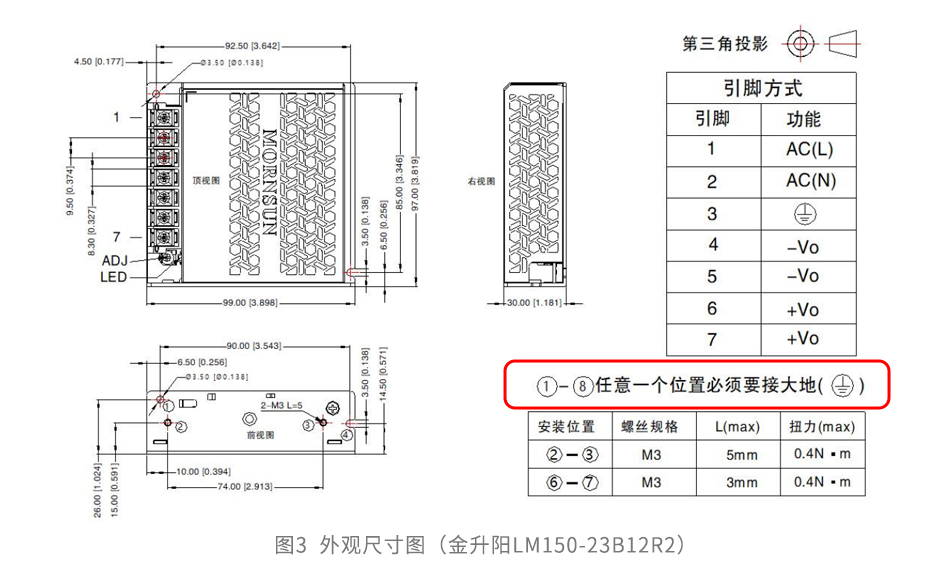

類型2：再看技術手冊的外圍尺寸圖是否有注明需要某點接大地，通過螺絲接入大地，如圖3；

針對無PE端子的機殼類，接線式電源，如何接PE？

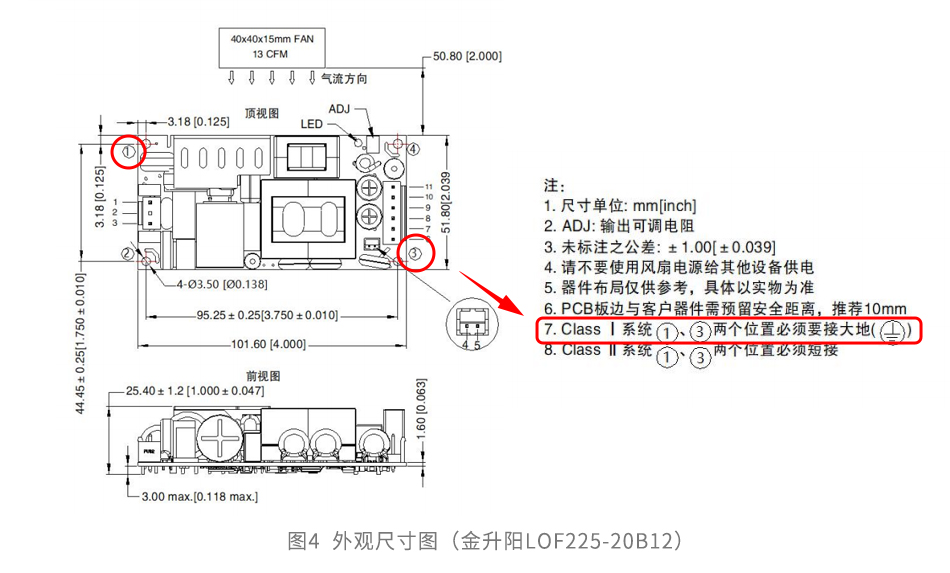

類型3：如果產品無PE接地端子，則一般在外觀尺寸圖上有說明，如圖4（LOF裸板系列）；如無相關說明且技術手冊注明是CLASS II類型的，則無需接PE。

四、 開關電源PE怎么接（PCB板載類）

板載類電源，如何接PE？

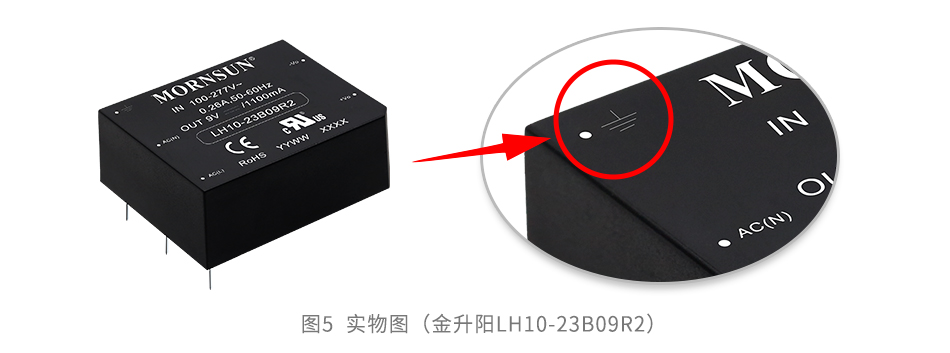

類型4：如模塊上標注有PE接地標志，在畫PCB板時，需將此引腳接入大地PE；

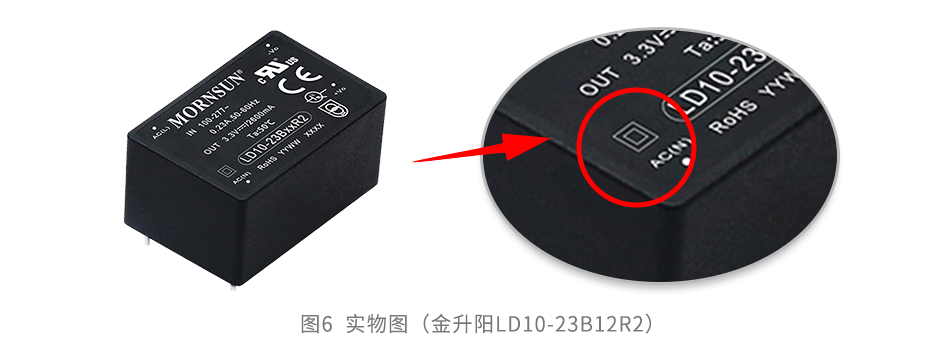

類型5：針對無PE的板載類產品，比如金升陽LD系列，但有“回”標注，則代表加強絕緣或雙重絕緣，無需接PE使用；（設計安全等級：CLASS II類型）

輸出接地：在一些特殊應用場合，需要將電源輸出負極接到PE，這種接法會額外帶入一條共模干擾回路，導致EMC性能變差，必要時建議額外加強EMC濾波和防護。

五、 總結

本文對PE（接地線）的概念、不接地的風險、防觸電設計安全等級，以及不同類型的開關電源接地方法進行介紹，方便大家對電源接地的理解。同時，金升陽擁有豐富的產品系列，對于接地與不接地的應用場合都有專用的產品，如機殼類ACDC：LM(F)系列、LI(F)系列、LO(F)系列、煤礦專用PVA系列、光儲儲能PV系列等；板載類ACDC：LD系列、LH系列、LS系列、AC磚類等；EMC濾波器等歡迎大家選購。
