配套40A大電流機殼電源的濾波器——FC-L40Y
-
2025-04-24
-
78
一、產品介紹
FC-L40Y型號產品屬于40A系列電源產品配套使用的接線式EMC輔助器，適配于工作電流小于40A的機殼電源產品（例如我司LMF3000-20Bxx系列的大電流機殼電源）。將FC-L40Y加裝在電源的前端，可以提高電源產品IEC/EN61000—4系列及CISPR32/EN55032標準的EMC性能。
二、產品優勢
1、高共差模插入損耗

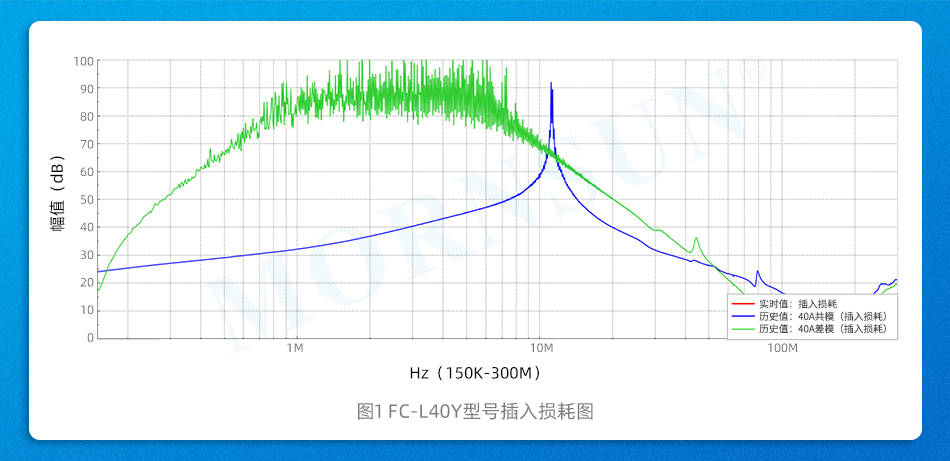

①共模、差模插入損耗帶寬較寬，CM抑制能力最高可達80dB@1MHz，DM則可達到75dB@13MHz。
2、高浪涌抑制能力

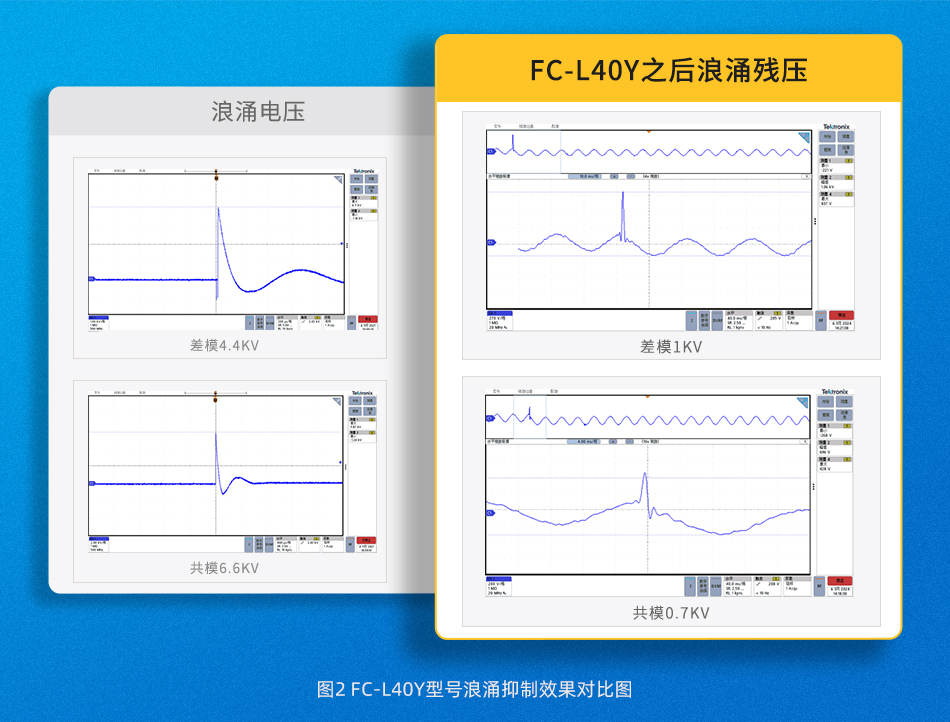

該濾波器配套電源可有效抑制浪涌，以我司產品為例，配套我司LMF3000-20Bxx系列機殼電源的實測浪涌抑制能力見下圖：差模浪涌從配套前的4.4kV降至1kV，共模浪涌從配套前的6.6kV降至0.7kV。
3、EMI抑制效果
該濾波器配套40A以內大電流機殼電源使用，能有效提升EMI抑制效果。以我司的40A以內大電流機殼電源產品（LMF3000-20Bxx系列）為例，實測得出EMI抑制效果如下：
①LMF3000-20B12配套FC-L40Y測試能滿足Class B，余量有13dB以上。

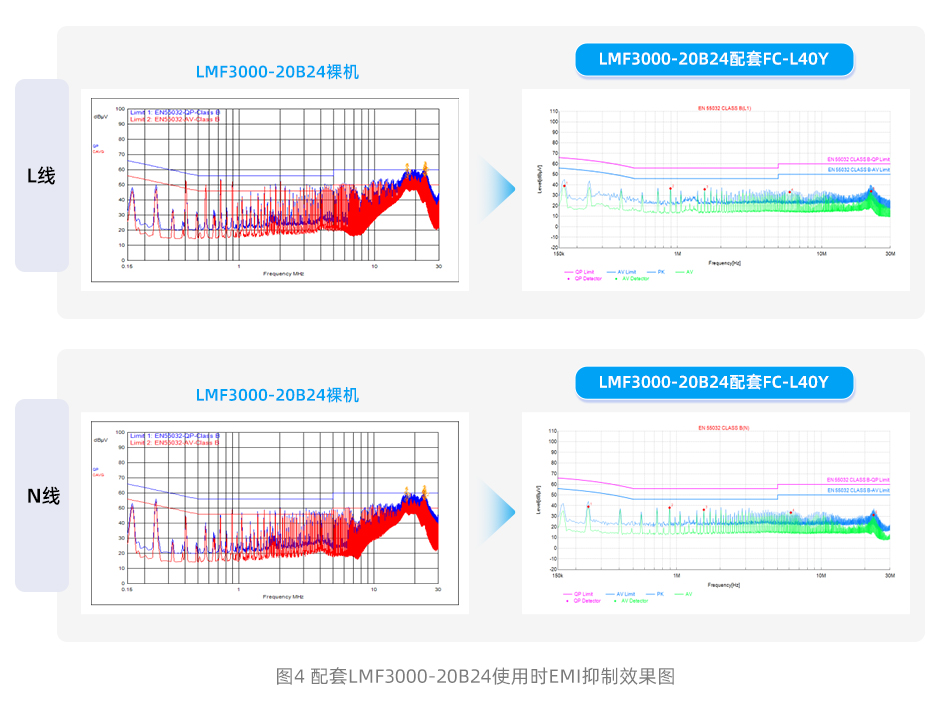

②LMF3000-20B24配套FC-L40Y測試能滿足Class B，余量有8dB以上。

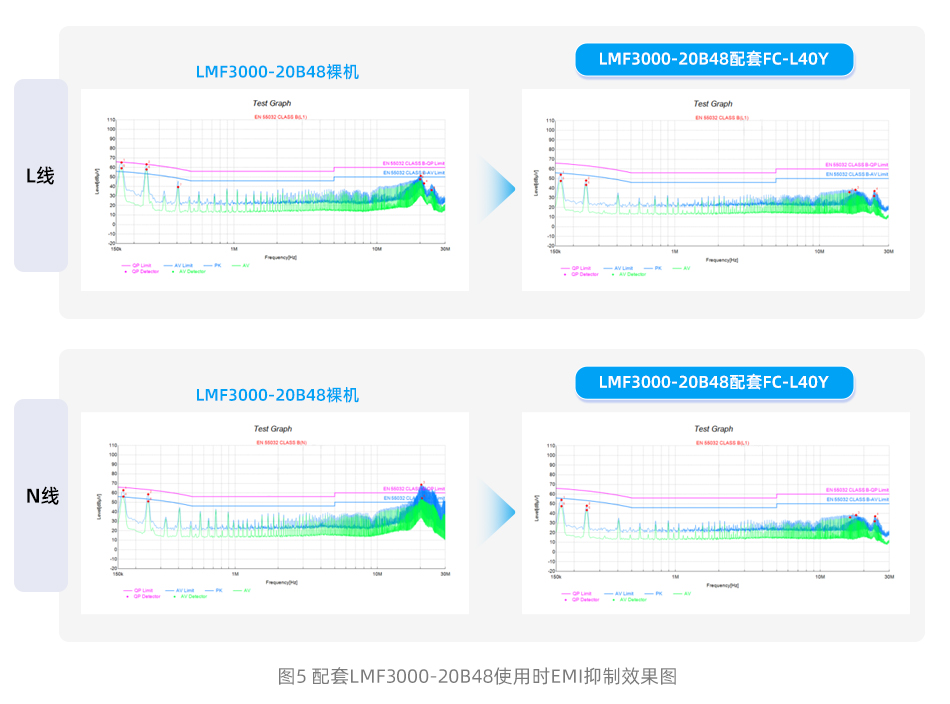

③LMF3000-20B48配套FC-L40Y測試能滿足Class B，余量有8dB以上。
4、符合安規標準
FC-L40Y符合安規標準EN62368，具有CE、UKCA認證。
三、產品應用
1、應用場景
FC-L40Y配套金升陽AC/DC大機殼LMF3000-20Bxx系列電源，廣泛應用于工控、LED、路燈控制、安防、通訊、智能家居等。
四、產品特點
? 高共差模抑制能力（插入損耗 CM＞80dB@1MHz； DM＞75dB@13MHz）
? 高浪涌抑制能力（可抑制浪涌線對線：±4KV； 線對地：±6KV）
? 寬范圍工作電壓（0~305VAC / 0~430VDC）
? 工作電流大，可兼容工作電流40A以內的產品使用
? 元器件滿足國產一類標準
? 符合安規標準EN62368/5000m
