1-2W定壓高隔離小體積DC/DC電源
-
2025-05-27
-
357
一、產品介紹

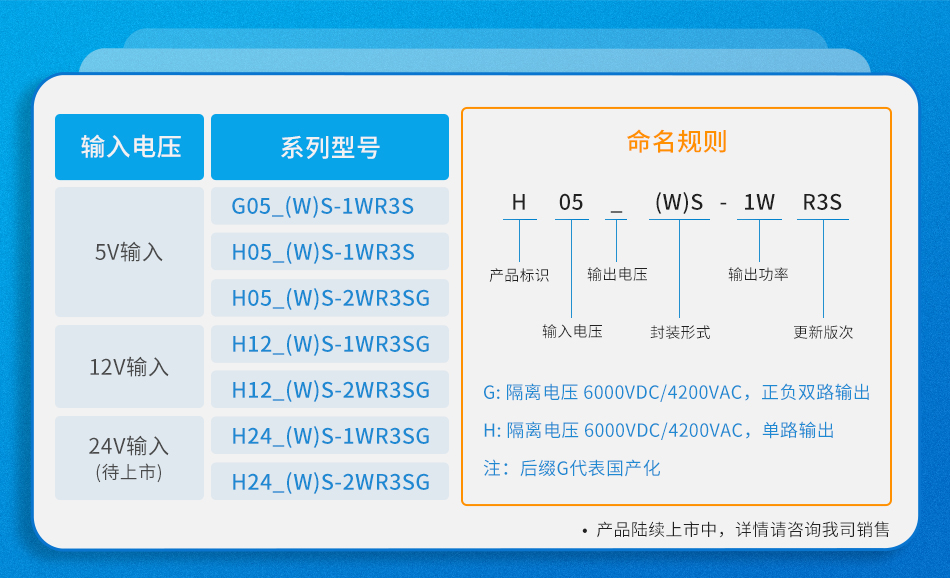

關注到市場對小體積高隔離、低隔離電容、低漏電流的電源的廣泛需求，金升陽不斷對產品進行規劃升級，現隆重推出如下圖所示系列產品，部分產品陸續上市中：
該系列產品滿足加強絕緣的要求，隔離電壓高達5000VAC或6000VDC。
二、產品優勢
1. 安全性
① 該系列產品設計參考IEC60601標準，符合醫療設備安全規范；
② WS封裝電氣間隙＞8mm &爬電距離＞8mm，S裝電氣間隙＞5mm &爬電距離＞5mm，防止電弧擊穿和表面漏電；
③ 在250VAC，50/60Hz工作條件下，漏電流<2uA，滿足醫療行業需求，防止漏電而對用戶造成電擊。
2. 可靠性
① 該系列隔離電壓高達5000VAC或6000VDC，滿足加強絕緣的要求；
② 具備可持續短路保護功能，防止短路損壞，延長使用壽命；
③ 隔離電容低至4pF，有效減少了高頻干擾的傳遞，提高了電源模塊在復雜電磁環境下的穩定性；
④ 工作溫度范圍為-40℃ to +105℃，能夠在極端溫度條件下穩定工作，適應各種惡劣的環境條件，確保電源模塊在不同應用場景下的可靠性和穩定性。
3. 體積小
R3S系列相比R3 系列，體積降低了近34%，產品設計緊湊，體積小，滿足了現代電子設備對小型化和高性能的雙重需求。
三、產品應用
該系列多應用于需要小體積高隔離、低隔離電容、低漏電流的電源應用場合，適用于醫療、電力、IGBT 驅動等應用場景。
四、產品特點
? 漏電流 < 2 μA
? 隔離電容低至 4pF
? 電氣間隙&爬電距離 > 5mm
? 加強絕緣，隔離電壓 5000VAC 或 6000VDC
? 工作溫度范圍: -40℃ to +105℃
? 可持續短路保護
